計測データより建築図面の自動生成システム

工事現場の悩み


老朽化、かつ利用者が減ったマンション敷地内等の機械式駐車設備を撤去し、駐車場平面化に関連事業様の悩みと要望に応じ、弊社が計測データより建築図面の自動生成システムを開発しました。

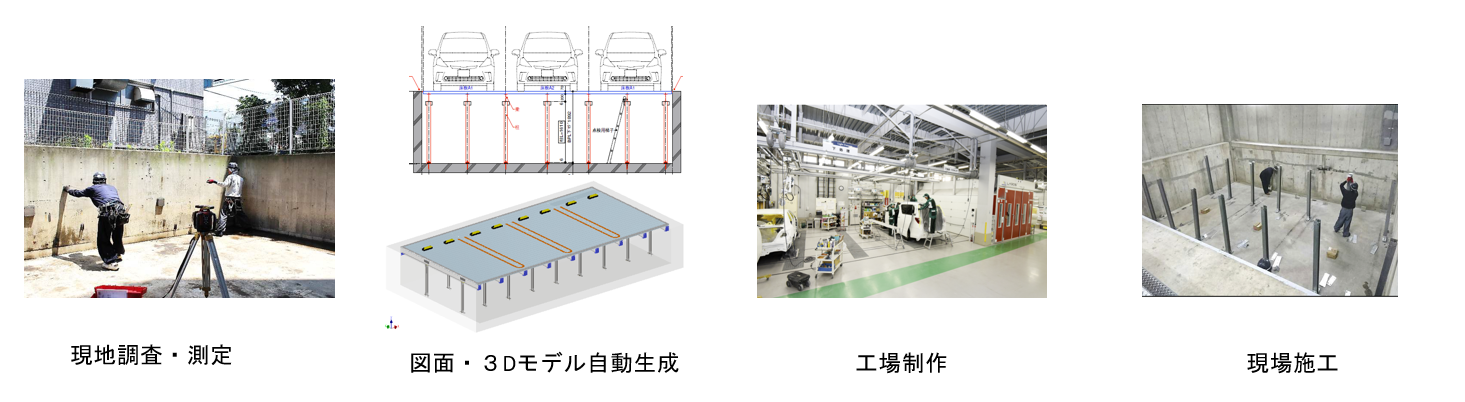

従来の作業工程は、現場で工事箇所計測、図面作成、図面による工場政策、施工という流れですが,図面を作成するには未だ膨大な手作業を要するのが実情であり,さらに、図面を3D化して解釈する過程を、人の頭の中で行うため、発注元と生産者の間で、認識の差が生じることが多々ありました。工事が完成に近づいたタイミングで、万が一発注元のイメージと違う部分が生じてしまった場合、作業の手戻りが発生し、工期も伸びてしまいます。



計測データより建築図面の自動生成システムの導入


計測データより建築図面の自動生成システムは、現場で計測データ情報を入力し、AIによるデータベース情報とのマッチングすることで、自動的に二次元設計図と三次元モデルが生成します。そして、MR技術を取り入れることで、ミスや手戻りを防いだり、リアルサイズでの図面確認で、スムーズな工場制作および施工進捗を促すことが実現できました。このシステムを導入することによって、従来60日間ほどかかる工事の納期を、40日に短縮が可能になります。

システムの構成


  • 既存図面のデジタル化によるデータベースの作成現場測定データから必要な情報の抽出
  • AIによるデータベース情報とのマッチング
  • 三次元CADモデルと二次元設計図の自動生成
  • 工場制作工程との連動

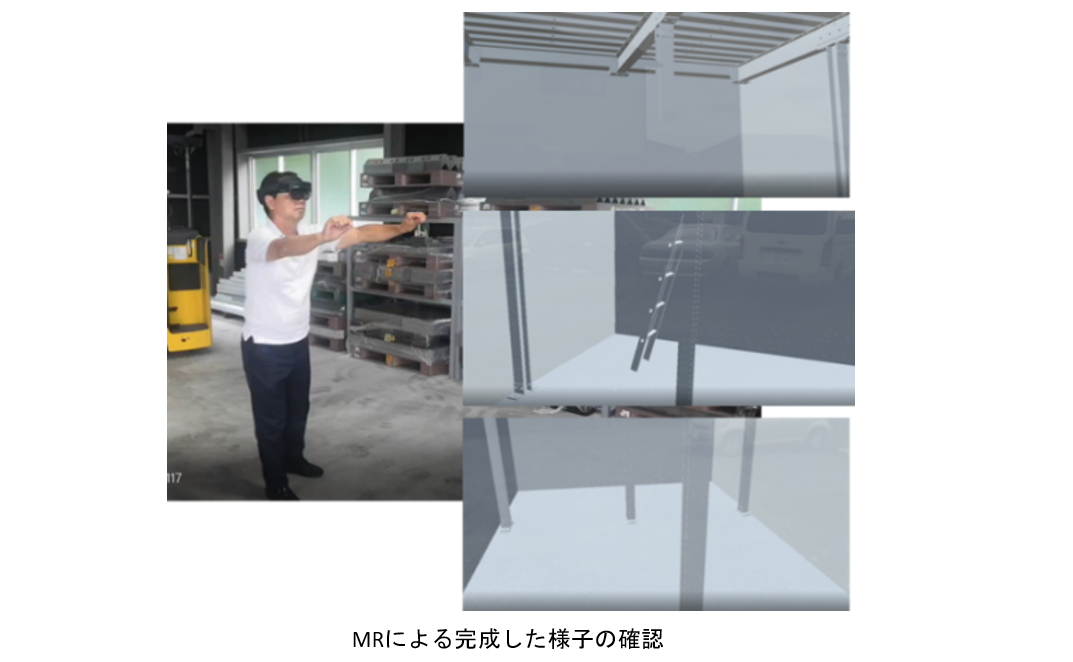

  • MRによる現地での確認
